Гринхарт суринамский / Greenheart

Demerara greenheart (Гайана), black, brown, yellow, white greenheart (чёрный, коричневый, жёлтый, белый гринхарт — в торговле).

Встречается преимущественно в Гайане, ограниченно в Суринаме, в верхнем течении реки Маратакка, и в Венесуэле, в верхнем течении реки Куюни.

Вечнозелёное, обычно господствующее или согосподствующее. Достигает высоты 30 м и более, диаметр обычно около 0,6 м, хотя возможен 1,2 м.

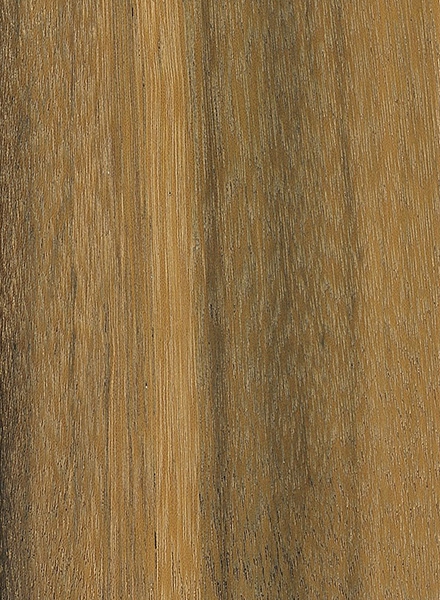

Заболонь бледно-жёлтая или зеленоватая, шириной 25–50 мм у молодых деревьев и около 75 мм у спелых экземпляров. Заболонь нечётко отделяется от ядра, цвет которого варьирует от желтовато-зелёного, зеленовато-жёлтого или светло-оливкового (с промежуточной золотисто-жёлтой, темно-оливковой или желтовато-бурой окраской) до темно-коричневого, черноватого или чёрного. Древесина загнивших или дефектных брёвен чёткого жёлтого цвета. Расположение волокон прямое или свилеватое. Текстура мелкая и однородная. Древесина обладает блеском, холодная на ощупь, чрезвычайно тяжёлая, с плотностью в сухом состоянии 1 040 кг/м³.

При атмосферной сушке древесина просыхает очень медленно, с заметной тенденцией к растрескиванию боковых поверхностей и торцов, но мало коробится и не слишком сильно снижает качество. Камерная сушка медленная, сопровождается значительным ухудшением качества сортиментов, особенно с большим сечением. Обычно сортименты толще 25 мм перед камерной сушкой следует предварительно подсушивать в естественных условиях.

Это одна из самых прочных пород древесины в тропической зоне Америки. Она твёрдая, тяжёлая, вязкая, прочная и упругая, однако ломается при раскалывании. Она лишь примерно на 50% тяжелее древесины дуба черешчатого, но на 100% твёрже, на 140% прочнее при сжатии и изгибе и на 120% превосходит дуб по жёсткости на изгиб при постепенном нагружении.

Очень стойкая древесина.

Умеренно трудно обрабатывается ручными инструментами и на станках, оказывает такое же сопротивление резанию, как и крепкие сорта древесины дуба. Древесина гринхарта суринамского быстро затупляет режущие кромки, но даёт гладкую и блестящую (глянцевую) поверхность чистовой обработки. Из-за низкого сопротивления скалыванию механическую обработку заготовок из свилеватых разновидностей древесины или торцовых участков следует проводить осторожно во избежание откола и растрескивания на выходе режущих органов инструментов. Древесина легко поддаётся токарной обработке, даёт доброкачественную отделку поверхности воском, мастиками, маслами, отлично полируется без применения порозаполнителей. Плохо пробивается гвоздями и требует предварительного высверливания отверстий. Хорошо склеивается. Кислотность древесины очень низкая в пересчёте на уксусную кислоту — в воздушносухой древесине всего 0,48%. Это обусловливает её слабую коррозионную активность по отношению к металлическим крепёжным деталям.

Наиболее важные области применения древесины — портовые гидротехнические сооружения и судостроение. В морском строительстве она идёт на обшивки, устройство причальных стенок, доков, пристаней, ограждений, настилов, шлюзовых затворов, волноломов, волнорезов, пирсов, молов, свайных опор и др. В судостроении используется для кильсонов, балок, подрамников двигателей, настилов, мостков и сходней отбойных брусьев, архштевней и обшивки для китобойных судов.Эта порода особенно ценится в тех случаях, когда требуется тяжёлая, прямослойная, очень прочная и долговечная древесина, например при строительстве массивных, прочных сооружений, мостов, полов, погрузочных платформ и других конструкций, в которых необходима высокая износостойкость. Кроме того, её применяют для изготовления рыболовных удилищ, кофелей-нагелей, страховочных пальцев для крепления тросов, рукояток бильярдных киев, ступок, трепальных планок на текстильных предприятиях.
