Брахистегия, виды / Okwen

meblo (Берег Слоновой Кости), naga (Камерун), brachystegia (Нигерия).

В основном Западная Африка.

Различные виды Brachystegia представлены преимущественно гигантскими деревьями, достигающими высоты 40 м. Диаметр может доходить до 2 м и более, но толщина большинства деревьев в спелом возрасте, вероятно, не превышает 1,2 м. Ствол цилиндрический, с широкими досковидными корнями.

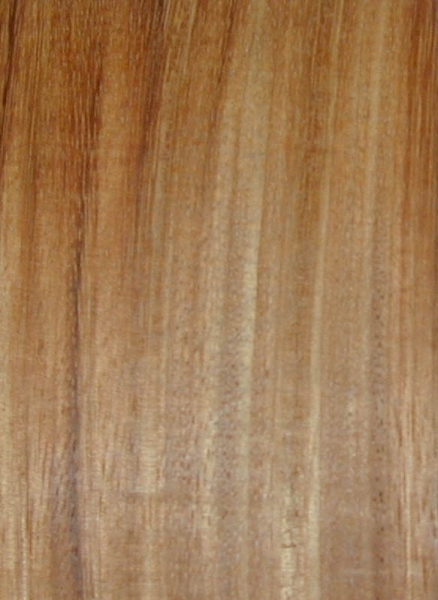

По внешнему виду сходна у разных ботанических видов, т. е. имеет цвет от светло-коричневого до темно-коричневого, но может быть с чередующимися светлыми и тёмными полосками, что более всего характерно для B. leonensis. Плотность, способность обрабатываться и другие свойства древесины различны у разных пород.B. eurycoma. Ядро от бледного желтовато-коричневого до темно-коричневого цвета. Плотность в сухом состоянии около 640 кг/м³.B. leonensis. Ядро от светло-коричневого до темно-коричневого, нередко с чередующимися светлыми и тёмными полосками. Плотность около 705 кг/м³.B. nigerica. Ядро от бледного желтовато-коричневого до темновато-коричневого, изредка с чередующимися светлыми и тёмными полосками и косослойным рисунком на радиальных разрезах. Плотность около 705 кг/м³.У всех пород заболонь широкая, обычно до 150 мм. Волокна сильно путано-свилеватые. Текстура среднего размера.

Древесина высушивается неплохо, но медленно. Основная трудность обусловлена деформацией, в меньшей степени растрескиванием торцов и боковых поверхностей.

По большинству показателей механических свойств сходна с древесиной дуба, но породы брахистегии твёрже, имеют более высокую ударную вязкость и прочность на сдвиг (срез).

Вероятно, все породы умеренно стойкие.

Легко поддаётся машинной обработке, но плохо обрабатывается ручными инструментами. Сильная свилеватость древесины затрудняет получение гладкой поверхности при строгании и профилировании, поэтому она непригодна для чистовой обработки и отделки высокого класса.

Строительство общего назначения, где не требуется большая долговечность. Из-за тенденции к образованию свищей (кольцевых внутренних трещин) при валке рекомендуется разделка и первичная обработка этой древесины в странах заготовки. Прямослойные кряжи хорошо лущатся и технически пригодны для производства шпона и фанеры.
